COMPACT
Système de Commande d'alarme vocale et écran de pilotage dans un seul panneau de commande
COMPACT
COMPACT est un système d’évacuation vocale “Tout en Un” conforme aux normes pour les installations d’Alarme Vocale qui offre en même temps des caractéristiques typiques pour les applications Public Address : Ecran de pilotage, logiciel de commande et de contrôle, amplification, sorties audio et bus de contrôle des haut-parleurs, affichage de l’état système et batteries de secours.
Cette technologie de pointe d’audio-distribution de sécurité et d’appels numériques est un système simple et flexible, adapté à la transmission fiable et intelligible des messages d’alarme, la gestion des appels et la musique d’ambiance.
Le COMPACT est un concept « Tout-en-Un » qui offre la simplicité d’un système autonome conventionnel et les avantages de la technologie réseau.
Le COMPACT gère 2 canaux audio « live-stream » et un canal de données série (RS-485) sur une boucle réseau redondante dans les différentes zones. Il utilise un lecteur de messages à 6 canaux qui envoit des messages audio synchronisés dans les zones locales. Grâce à cela, chaque COMPACT a la capacité de générer 6 différents flux audio diffusant simultanément dans chaque zone.
Chaque COMPACT permet d’alimenter jusqu’à 6 zones différentes de 6 x 100 W RMS avec amplificateur de secours. Avec un maximum de 255 COMPACT sur une boucle réseau, chacun alimentant 6 zones, une seule installation peut atteindre plus de 1500 lignes de haut-parleurs cumulées en plusieurs zones de diffusion pouvant gérer 256 priorités.
Le COMPACT est équipé d’un logiciel permettant tout le traitement audio et la gestion du système : contrôleurs de volume, routage, mélange, commutation et hiérarchisation des priorités. Le traitement du signal audio est également assuré : égaliseur, ligne à retard, limiteur. Toutes ces caractéristiques font du COMPACT le produit le plus adapté à l’évolution qualitative de la sécurité.
Les modules de stockage de messages numériques intégrés (format WAV), ont une capacité totale de stockage de 16 fichiers audio qui peuvent être distribués simultanément sur les 6 lignes de production desservant localement les messages d’évacuation par étapes. Le statut du stockage des messages audio digitaux et des messages eux-mêmes sont surveillés.
La gestion de la diffusion d’un système équipé de plusieurs COMPACT est possible sur une ou plusieurs zones, ou en appel général.
Système certifié conforme !
Afin d’assurer la tranquillité d’esprit à l’installateur et l’utilisateur final, les produits 4EVAC COMPACT sont certifiés selon EN54-16 et EN54-4, qui sont des normes harmonisées en vertu du règlement sur les produits de construction, obligatoire dans l’Union européenne.
Certifications 4EVAC : EN54-16 : 2008, EN54-4 : 2006 et EN50130-4 : 2011. Nombre de CPR : 0560-CPR-152190001/00.
Architecture réseau
Le fonctionnement de plusieurs COMPACT en réseau redondant en un seul système, permet la synchronisation de données fiables entre tous les périphériques connectés et la transmission audio-multicanaux en direct avec une latence très faible.
Chaque COMPACT contient une sauvegarde des paramètres système sur une carte SD échangeable et est en mesure de continuer à travailler même en cas de perte totale de réseau. Cela garantit une efficacité inégalée par rapport aux systèmes classiques qui s’appuient sur un dispositif de contrôle central. Ce concept très fiable est utilisé dans toute notre gamme d’appareils spécialisés.
-
Jusqu’à 255 boîtiers COMPACT par système redondant
-
Distance max. entre chaque Compact 500 : 250 m
-
câble FTP CAT5e standard)
-
Pas de limite à la longueur des lignes de réseau
-
Flux de données 200 kbit
-
Technologie en anneau redondant
-
2 flux audio en direct simultanés
-
Un premier canal prioritaire (sens des aiguilles d’une montre)
-
Un deuxième canal (sens inverse des aiguilles d’une montre) canal de sauvegarde.
-
Configuration du Système
-
Zone 1: Aire de stationnement, 85 W (CH-1) ;
-
Zone 2: 1er étage, 65 W (CH-2) ;
-
Zone 3: 2ème étage, 965 W (CH-3) ;
-
Zone 4: 3ème étage, 100 W (CH-4) ;
-
Zone 5: 4ème étage, 85 W (CH-5) ;
-
Zone 6: 5ème étage, 85 W (CH-6) ;
-
Equipements
-
1 x COMPACT ;
-
3 x DA200 ;
-
1 x DA200 (Amplificateur de sauvegarde) ;
-
1 x Batterie: 38 AH.

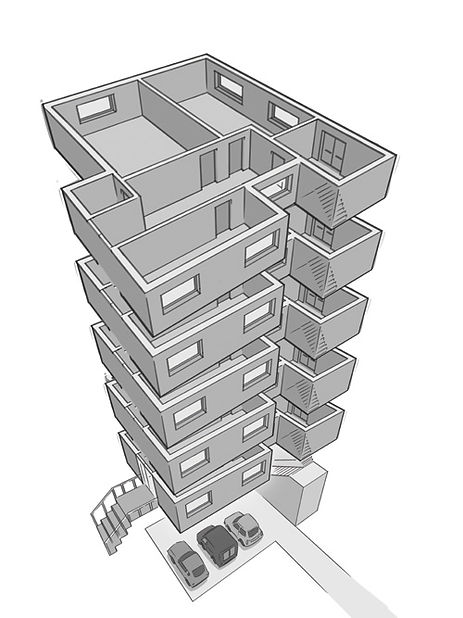

Configuration d’un système dans un immeuble de 6 niveaux où le COMPACT est parfaitement adapté! (l'ajout de COMPACT selon le nombre de zones à couvrir permet d'étendre le système jusqu'à 1500 zones).
Équipé de 6 zones d’évacuations le COMPACT est installée dans l’entrée principale d’où il peut être facilement repéré et contrôlé en cas d’incident. Les contrôles du panneau frontal sont suffisamment accessibles et le microphone pompier intégré fournit un message clair dans les zones d’évacuations.
Exemple
